Equipamentos HIPOT Entran - Modelos CA/CC com megôhmetro, conectividade e fabricados no Brasil
Soluções completas para ensaios de rigidez dielétrica

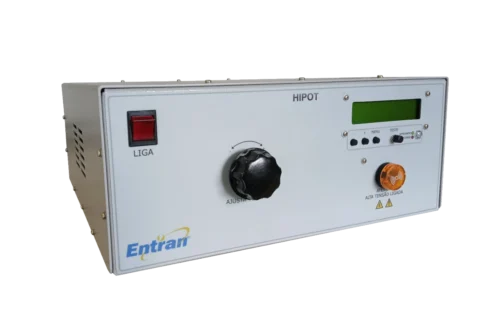

A Entran é uma fabricante brasileira de equipamentos eletrônicos que desenvolve e produz uma linha completa de equipamentos HIPOT para testes de rigidez dielétrica/tensão suportável. Nossos equipamentos são projetados para oferecer confiabilidade, simplicidade de operação e suporte técnico próximo e especializado.
Mais informações sobre o ensaio de HIPOT podem ser encontradas em HIPOT – O que é, para que serve e como é feito.
Recursos
Projetados para oferecer desempenho, flexibilidade e integração, os HIPOTs da Entran contam com uma série de funcionalidades que facilitam a automação dos testes, a rastreabilidade dos dados e a comunicação com os sistemas da sua linha de produção.
CA/CC – saída alternada e contínua.
Megômetro/teste de resistência de isolamento integrado.
USB para comunicação com software em computador.
WIFI para comunicação com computador/servidor.
Leitor de código de barras ou QR code.
Controle externo por CLP ou outros dispositivos.
Interface MODBUS.
Conexão com impressora serial (ZPL, PPLA, PPLB e outras)
Diferenciais
✔Desenvolvimento e fabricação nacional
Todos os nossos equipamentos são inteiramente projetados e fabricados pela Entran, garantindo reposição de peças, assistência técnica e suporte contínuo.
✔ Atendimento técnico próximo e especializado
Oferecemos um canal direto com o nosso suporte técnico e a nossa engenharia de aplicação. Falamos a sua linguagem e entendemos suas necessidades.
✔ Desenvolvimento sob demanda
Fazemos projetos específicos para aplicações especiais, de acordo com as especificações do cliente.
✔ Treinamento e suporte pós-venda
Oferecemos treinamento técnico para sua equipe e suporte contínuo durante a operação dos equipamentos.
Segmentos
Essa é uma lista com exemplos de segmentos que são atendidos pelos HIPOTs Entran. Uma lista com normas e portaria aplicáveis se encontra em Normas e Portarias para Ensaios de Segurança Elétrica.

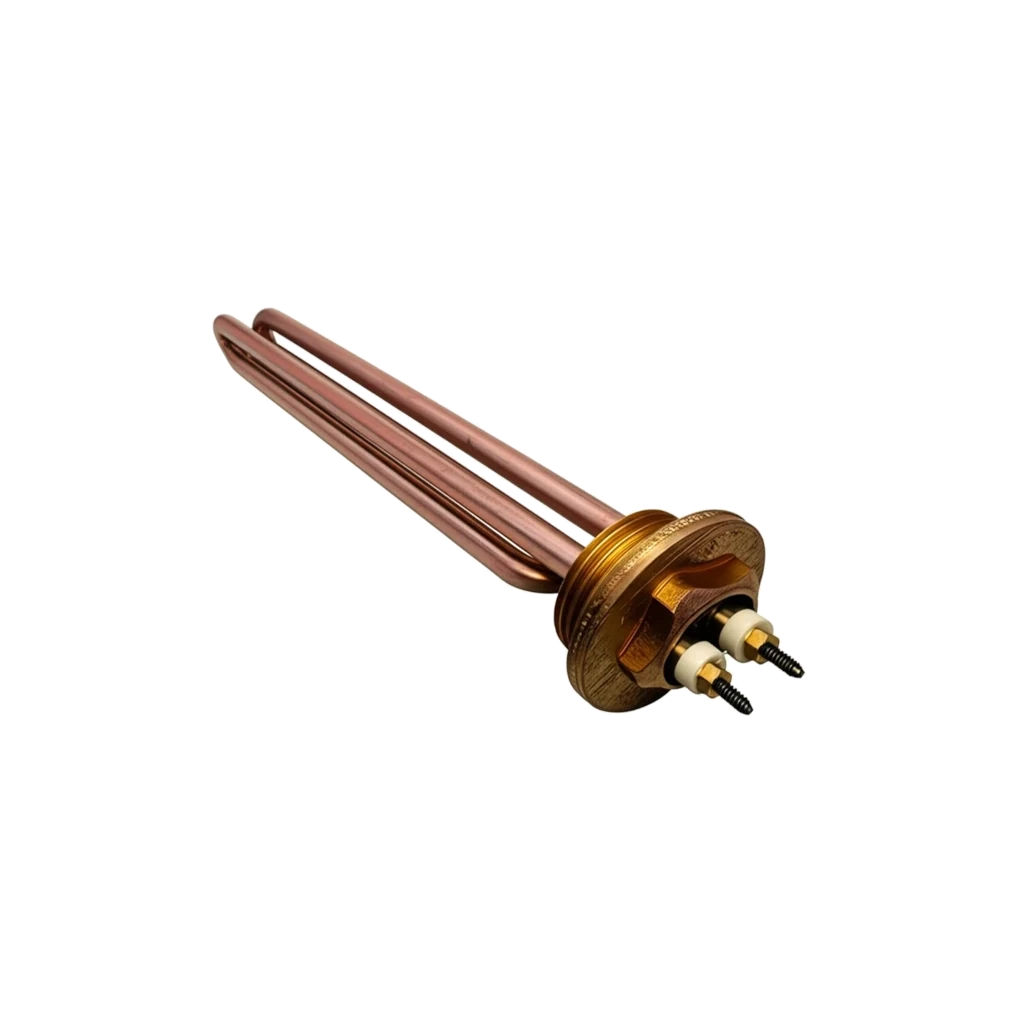

Resistências elétricas:

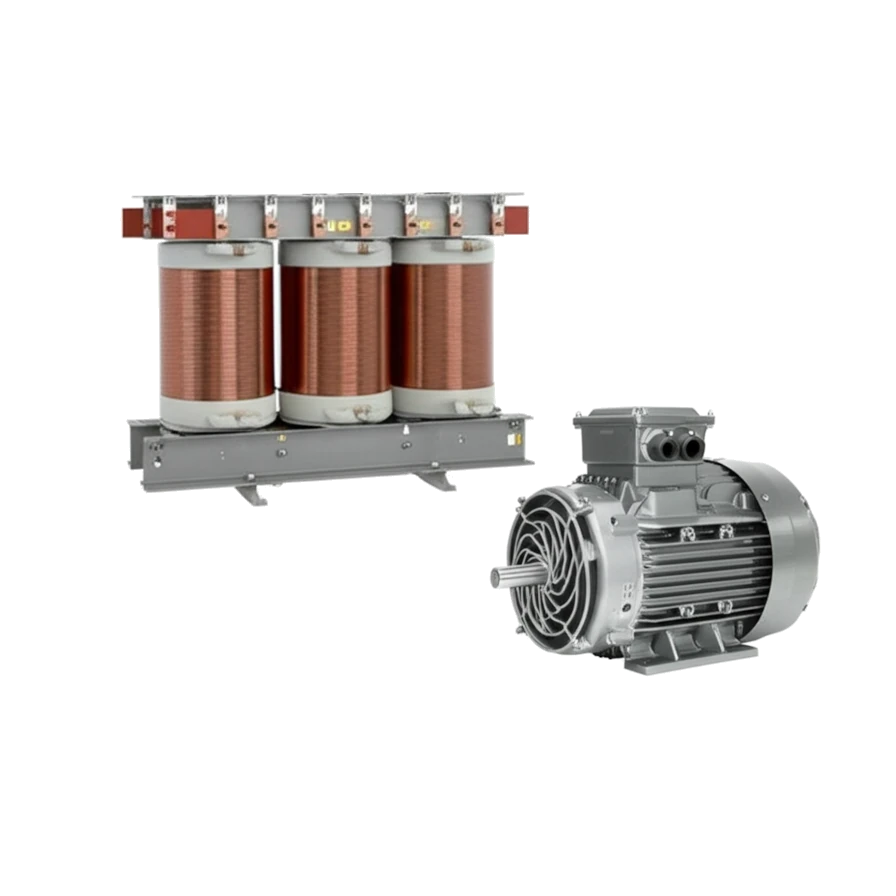

Transformadores e motores: HIPOTs ou HIPOTs com megôhmetro
-
O HP7100 é um HIPOT CA que permite realizar de forma rápida e totalmente automática ensaios de rigidez dielétrica até 5kV.
-
O HP7100T é um HIPOT CA/CC com megôhmetro que permite realizar de forma rápida e totalmente automática ensaios de rigidez dielétrica até 3kVca e resistência de isolamento. A alta capacidade de corrente torna o HP7100T útil para aplicações que exigem corrente reprovação até 100mA e corrente de curto circuito maior...
-
O HP7100IR é um HIPOT CA/CC com megôhmetro que permite realizar de forma rápida e totalmente automática ensaios de rigidez dielétrica em tensões alternada e contínuas até 4kV e também medidas de resistências de isolamento.
-
O HP5300M é um HIPOT CA para realizar de forma simples ensaios de rigidez dielétrica até 5kV.
-
A linha de HIPOTs CA HP5100 foi desenvolvida para a realização simples e eficiente de ensaios de rigidez dielétrica em até 5 kV, combinando facilidade de operação com desempenho confiável. As opções de tensão e corrente podem ser escolhidas pelo cliente no momento da compra: HIPOT HP5100A 5kVca 200mA; HIPOT...
-
A Entran fabrica HIPOTs para aplicações que exigem alta corrente como testes de cabos, motores, geradores, transformadores, grandes máquinas e painéis. O projeto é desenvolvido de acordo com as especificações solicitadas pelo cliente.
HIPOTs com outros módulos integrados
-
O HGI7000 realiza testes de ensaios de rigidez dielétrica/HIPOT, resistência de aterramento e corrente de fuga e permite executar de forma programável e automatizada os ensaios de rotina da norma NBR IEC 60601-1 em eletromédicos conforme exigido pela ANVISA.
-
O HG371 é o equipamento próprio para a realização dos ensaios de segurança elétrica conforme a portaria INMETRO 148/2022, portaria INMETRO 371/2009 e similares, com praticidade, segurança e baixo custo.
-
O HGF148 é o equipamento próprio para a realização dos ensaios de segurança elétrica e teste funcional conforme a portaria INMETRO 148/2022, portaria INMETRO 371/2009 e similares, com praticidade, segurança e baixo custo.
-
O HGI7000T realiza testes de ensaios de rigidez dielétrica/HIPOT, resistência de aterramento e resistência de isolamento/megômetro de forma programável e automatizada. A alta capacidade de corrente torna o HGI7100T útil para aplicações que exigem corrente reprovação até 100mA e corrente de curto circuito maior que 200mA, como ensaios em painéis...
Perguntas e respostas
Que tipo de ensaio o HIPOT faz?
O HIPOT faz o ensaio de rigidez dielétrica, também chamado de tensão suportável, aplicando uma alta tensão alterada (CA) ou contínua (CC). Mais informações sobre o ensaio de HIPOT são encontradas em HIPOT – O que é, para que serve e como é feito.
O equipamento HIPOT é igual a um megôhmetro?
Não. HIPOT e megôhmetro são equipamentos diferentes, embora eles possam ser integrados em um mesmo equipamento, como o HP7100T. As diferenças entre os dois estão explicadas em Diferenças entre HIPOT e megôhmetro.
Qual tensão devo usar no meu teste?
A tensão de teste é definida normalmente pela norma que rege o teste. Uma lista de normas comuns pode ser encontrada em Normas e Portarias para Ensaios de Segurança Elétrica.
O ensaio de HIPOT deve ser feito em tensão alternada (CA/AC) ou tensão contínua (CC/DC)?
É possível fazer o teste das duas formas, mas algumas normas impõe somente uma delas ou valores de tensão diferentes para cada uma. Na maioria das vezes a tensão alternada é utilizada e o ensaio em tensão contínua acaba tendo preferência nas situações onde a carga sob teste tem uma alta capacitância, como um cabo longo, o que provoca uma corrente circulante muito alta em CA.
Posso automatizar meu ensaio?
A linha de HIPOTs automáticos permitem programar a tensão, limites de corrente, tempos de ensaio e rampas da tensão, restando ao operador somente a conexão dos cabos.
Posso conectar o HIPOT em um computador?
Sim, alguns modelos oferecem uma porta USB para a comunicação com um computador e o software é fornecido sem custos adicionais pela Entran. O ensaios podem ser configurados e executados diretamente a partir do computador, ou ele pode ser usado somente para extrair os resultados da memória interna do HIPOT. Os relatórios de resultados podem ser gerados em PDF, texto, tabela e Excel.
Como funciona a conexão com a impressora?
A conexão com impressora é um opcional oferecido em alguns modelos de HIPOT e funciona através de uma interface serial com protocolo ZPL, PPLA e PPLB. A impressora deve suportar esse tipo de comunicação, que é comum para impressoras de etiquetas.
Como funciona a conexão WIFI?
O HIPOT e um computador dotado do software oferecido pela Entran devem ser conectados a uma mesma rede WIFI. Isso irá permitir enviar os resultados dos ensaios automaticamente para o computador e/ou usar as configurações de ensaios feitas no computador.
Posso colocar um botão de início e um sinalizador de aprovado/reprovados externos?
Sim, os HIPOTs Entran oferecem uma interface com sinais de entrada e saída que permitem a conexão de dispositivos externos para controlar os ensaios e monitorar resultados.
Posso controlar o ensaio por um CLP?
Sim, um CLP pode controlar os ensaios de duas formas: por MODBUS, nos equipamentos que suportam essa interface, ou usando a interface com sinais de entrada e saída.
Se eu tiver múltiplos pontos de testes?
Os HIPOTs normalmente tem uma só saída de alta tensão. Para testar múltiplos pontos em um mesmo produto sob teste o operador pode realizar o ensaio em várias etapas, reposicionando manualmente os cabos de testes, ou um scanner multiplexador é usado para direcionar a alta tensão do HIPOT para diferentes saídas de forma automatizada. Mias informações sobre o scanner são encontradas em Produtos – Scanner.
Que tipos de produtos podem ser testados?
Não há uma restrição. Normalmente são testados eletrodomésticos, equipamentos médicos, painéis elétricos, EPIs, resistências elétrica, motores, transformadores, isoladores, plugues, tomadas, cabos, luminárias, etc.
