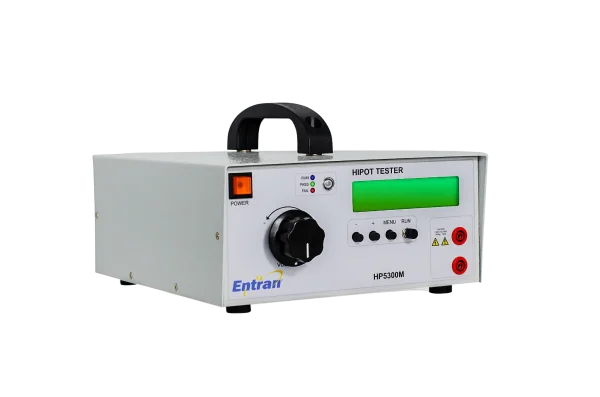

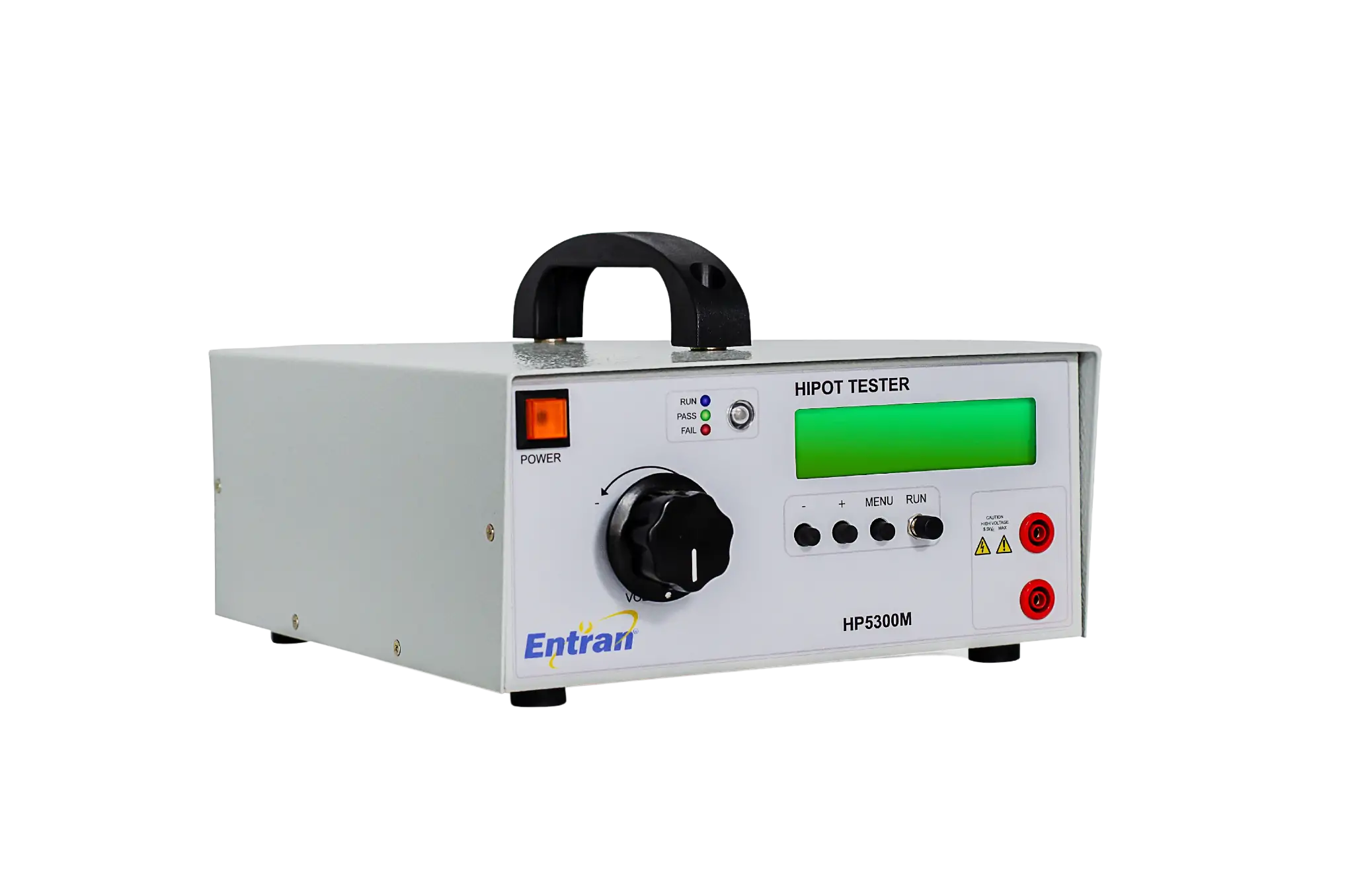

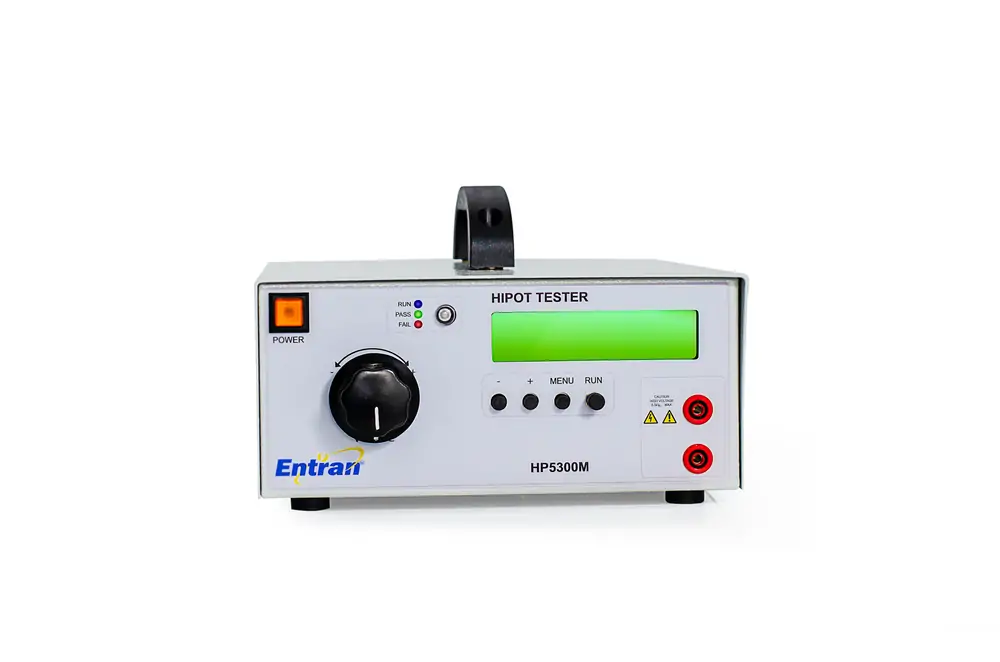

HP5300M – HIPOT CA 5kV 30mA para ensaios de rigidez dielétrica

O HP5300M foi projetado para realizar ensaios de HIPOT/rigidez dielétrica em equipamentos eletromédicos, painéis, eletrodomésticos entre outros.

Descrição

Ele é microcontrolado e pode gerar até 5000V e detectar o rompimento da rigidez dielétrica do equipamento em teste. O HP5300M é intuitivo e de simples utilização, ideal para testes pontuais ou em linha de produção. Com o HP5300M é possivel ajuste de tempo de teste, rampas de tensão (subida e descida), corrente de falha e a possibilidade de operar o equipamento em modo manual.
O equipamento recentemente foi aperfeiçoado, conta com novo visual e novo processador interno, fazendo medidas True RMS e qualidade de medida aprimorada.






Publicações relacionadas

  • Elétricas:
    Tensão de alimentação 201-233V AC, 50/60Hz
    Potência máxima 200VA
    Fusível 2A
    Plugue macho de alimentação no padrão NBR 14136.



    Mecânicas:

    Dimensões L x A x P (225x100x250mm)
    Peso 7,3kg
    Gabinete Aço com pintura de epóxi



    Ambiental:

    Operação 0 ° C a + 40 º C
    Armazenamento -20 ° a + 70 º C
    Umidade <75%



    Saída de tensão:

    Faixa 0V a 5000V AC – Podendo chegar a 5500V
    Categoria CAT I
    Frequência 50Hz/60Hz – Conforme alimentação da rede elétrica
    Forma de onda Senoidal – Conforme alimentação da rede elétrica
    Corrente de saída Máximo 30mA
    Potência 150VA (5000V – 30mA)



    Voltímetro:

    Faixa Resolução Exatidão Frequência de leitura
    0V a 5500V 10V ±5% ±50V 2/3 leitura/segundo



    Amperímetro:

    Faixa Resolução Exatidão Frequência de leitura
    0mA a 30mA 0,1mA ±5% ±0,3mA 2/3 leitura/segundo
    A corrente de falha é ajustável entre 1 e 30mA através do menu de configurações.



    Cronômetro:

    Faixa Resolução Exatidão
    1s a 1000s 1s ±5%



    Interface homem-máquina:

    1x Display de cristal líquido 16 colunas e 2 linhas.
    1x Botão tipo pushbutton 6,5mm
    3x Botões tipo pushbutton 3,0mm



    Interface de E/S externa:

    Conector D-SUB de 9 pinos.
    4 Saídas – aprovado, reprovado, ajuste e testando.
    Função Ativa quando o sinal está ligado.
    Entrada – início e bloqueio.
    Função Quando ativada, aciona o sinal em questão.

    Informação para encomenda

    Equipamento de Teste de Rigidez Dielétrica – Modelo HP5300M




Publicações relacionadas

Especificações Gerais

  • Alimentação 220V – 60/50Hz – 250VA;
  • Potência: 100W
  • Saída ajustável de 0 a 5000VCA com até 30mA;
  • Saída isolada da rede elétrica, que proporciona maior segurança durante o teste;
  • Ajuste de corrente de saída, tempo de teste e rampas de subida e descida (se aplicável);
  • Indicador de tensão e corrente durante o teste;
  • Alarme sonoro e visual em caso de falha do equipamento sob teste;
  •  Interrupção automática de Alta Tensão em caso de falha do equipamento sob teste;
  • Porta IO Externo, que possibilita o controle e indicação remotas do equipamento;
  • Construído em caixa metálica com pintura epóxi;
  • Dimensões: 250x110x260 mm
  • Peso: 6,5 kg
  • 1 (um) ano de garantia



Publicações relacionadas

Itens Inclusos

  • Um equipamento HP5300M
  • Um par de pontas de prova com garras de jacaré
  • Um manual de instrução com os ensaios mais comuns
  • Um certificado de garantia
  • Alça plástica removível
  • Certificado de calibração*
  • Suporte técnico especializado



Publicações relacionadas




Publicações relacionadas

Acessórios
