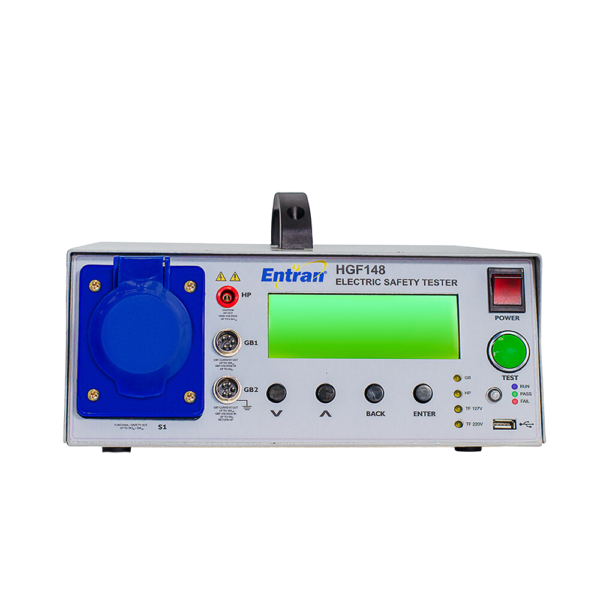

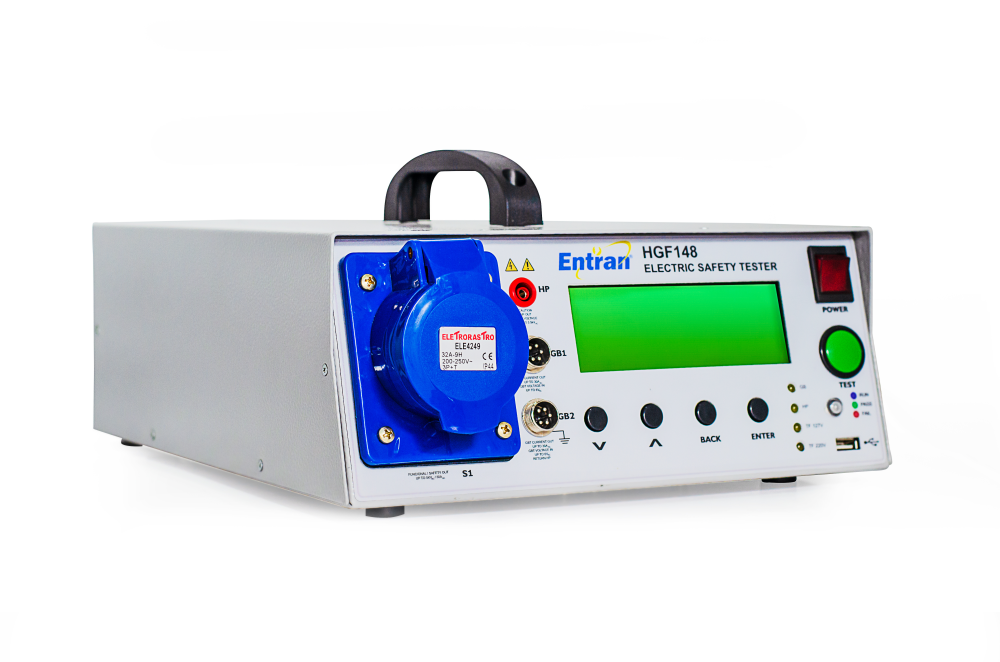

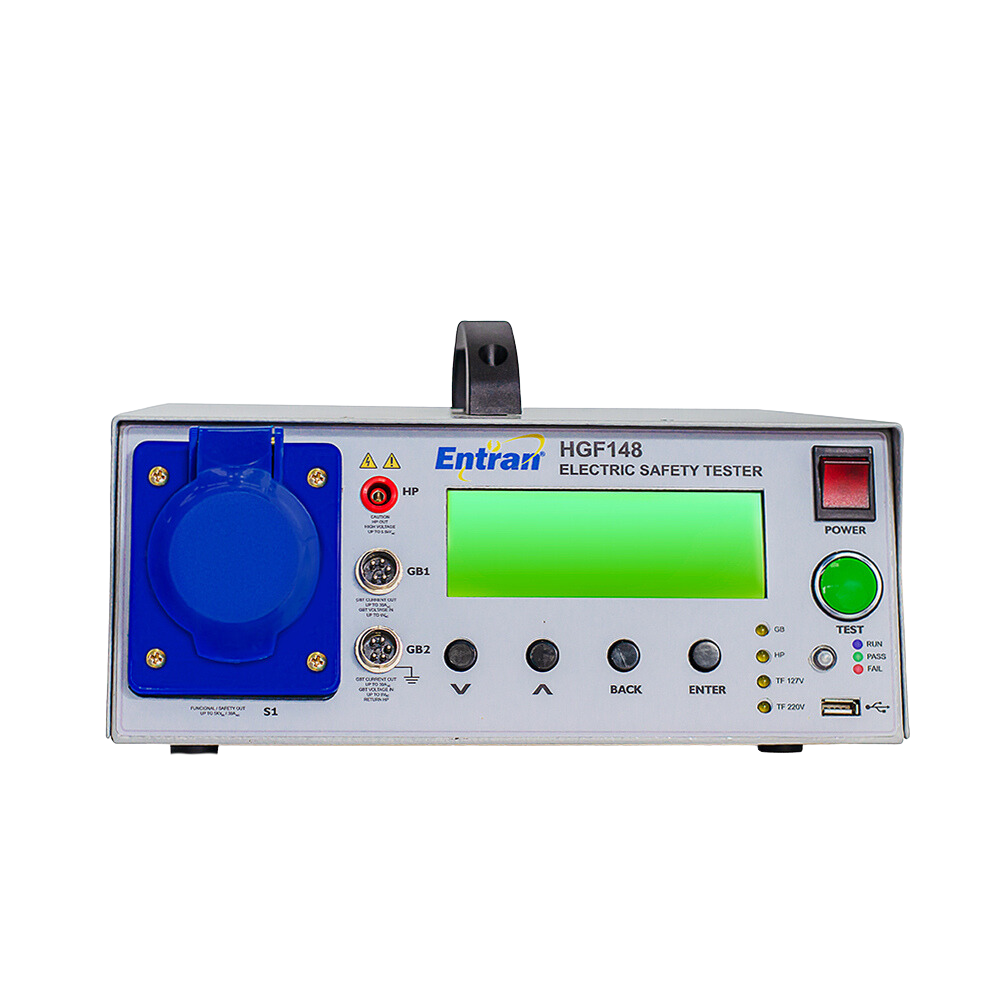

HGF148 – HIPOT, aterramento e teste funcional para ensaios em eletrodomésticos

Ele equipamento realiza os ensaios de continuidade de aterramento, tensão suportável e teste funcional com rapidez. O ensaio de continuidade de aterramento é feito com ajuste de corrente automático até 12A, o ensaio de tensão suportável pode ser feito com até duas tensões fixas determinadas no momento da compra do equipamento e no teste funcional o produto sob teste é alimentado com a tensão de alimentação e são feitas medidas das grandezas referentes ao consumo. Em caso de falha do equipamento sob teste ou falha nas conexões, o HGF148 encera o ensaio imediatamente. A programação dos ensaios e os resultados obtidos ficam registrados na memória interna. Uma porta USB permite que um computador controle o equipamento e registre os resultados, ou somente registre os resultados, os softwares necessários acompanham o equipamento. No HGF148 é possível a programação da validade do certificado de calibração, lembrando o operador quando a data de vencimento estiver próxima. Uma porta para controle REMOTO possibilita comandar o equipamento externamente, até mesmo por um CLP.

Descrição

O HGF148 é o equipamento próprio para a realização dos ensaios de segurança elétrica conforme a portaria INMETRO 148/2022, portaria INMETRO 371/2009 e ensaio funcional.




Publicações relacionadas

  1. Elétricas:
Tensão de alimentação 205-240V AC, 60Hz (opcional 50Hz)
Potência máxima 200VA
Fusível 3A
Plugue macho de alimentação no padrão NBR 14136.
  1. Mecânicas:
Dimensões L x A x P (250x150x310mm)
Peso 7,5kg
Gabinete Aço com pintura de epóxi
  1. Ambiental:
Operação 0 ° C a + 40 º C
Armazenamento -20 ° a + 70 º C
Umidade <75%



  1. Continuidade de Aterramento
    • Saída de corrente:
Faixa 0A a 15ARMS AC
Categoria CAT I
Frequência 50Hz/60Hz – Conforme a rede elétrica
Forma de onda Senoidal chaveada
Tensão de saída Máximo de 6 volts
Potência 72VA (6V – 12A)
  • Miliohmimetro:
Faixa Resolução Exatidão Frequência de leitura
0 a 19mΩ 1mΩ ±10% ±10mΩ 2/3 leitura/segundo
20 a 250mΩ 1mΩ ±5% ±3mΩ 2/3 leitura/segundo
  • Amperímetro:
Faixa Resolução Exatidão Frequência de leitura
0,0A a 30,0A 0,1A ±5% ±0,1A 2/3 leitura/segundo
  • Cronômetro:
Faixa Resolução Exatidão
1s a 20s 0,1s ±5%
O cronômetro se aplica somente à temporização dos testes. A hora e data indicadas pelo HGF148 não seguem essa especificação.



  1. Tensão Suportável
    • Saída de tensão:
Faixa Padrão: fixa em 1000V, 1250V, 1500V ou 2500V – Pode variar conforme as variações de rede elétrica. Outras tensões podem ser solicitadas.
Categoria CAT I
Frequência 50Hz/60Hz – Conforme a rede elétrica
Forma de onda Senoidal
Corrente de saída Máximo 30mA
Potência 40VA (1200V – 30mA)
  • Voltímetro:
Faixa Resolução Exatidão Frequência de leitura
0V a 5000V 10V ±5% ±10V 2/3 leitura/segundo



  • Amperímetro:
Faixa Resolução Exatidão Frequência de leitura
0,0mA a 30,0mA 0,1mA ±5% ±0,1mA 2/3 leitura/segundo



  1. Teste funcional



Entradas Duas entradas monofásicas selecionáveis automaticamente através do ensaio

*É necessário proteção externa através de disjuntores apropriados
  • Voltímetro
Faixa Resolução Exatidão Frequência de leitura
0 a 260V 1V ±5% ±5V 2/3 leitura/segundo
  • Amperímetro
Faixa Resolução Exatidão Frequência de leitura
0 a 20A 0,01A ±5% ±0,3A 2/3 leitura/segundo



  • Potência Ativa
Faixa Resolução Exatidão Frequência de leitura
0 a 5200W 1W ±5% ±3W 2/3 leitura/segundo



  • Potência Aparente
Faixa Resolução Exatidão Frequência de leitura
0 a 5200VA 1VA ±5% ±3VA 2/3 leitura/segundo





  • Fator de potência:
Faixa Resolução Exatidão Frequência de leitura
-1 a +1 0,01 ±5% ±0,1 2/3 leitura/segundo



  • Cronômetro:
Faixa Resolução Exatidão
1s a 999s 0,1s ±5%
O cronômetro se aplica somente à temporização dos testes. A hora e data indicadas pelo HGF148 não seguem essa especificação.



  1. Interface homem-máquina:
Display de cristal líquido 20 colunas e 4 linhas com backlight
Botão tipo pushbutton 6,5mm
Botão tipo pushbutton 26,0mm



  1. Interface de E/S externa:
Conector D-SUB de 15 pinos.
Entradas: Saídas:
Início, cancelar, programação e bloqueio. Aprovado, reprovado, testando, ajuste, rigidez dielétrica (HP), continuidade de aterramento (GB) e teste funciona (TF).
  1. Interface de Serial – RS232 ou RS485 (opcional)
Conector D-SUB de 9 pinos – macho
Porta de comunicação Serial RS232 ou RS485. A presença do conector não garante a existência do circuito eletrônico para funcionamento.
  1. Interface USB:
Conector USB tipo A fêmea
Modo Device: para ligar teclado, tensão 5V e consumo máximo de 200mA – configurar no menu
Modo Host: para conectar ao computador – configurar no menu – usar cabo USB macho-macho







  1. Interface de E/S externa:
Conector D-SUB de 15 pinos femea.
Entradas: Saídas:
-Inicio -Testando
-Cancelar -Aprovado
-Bloqueio -Reprovado
-Programação -HP
Sinal lógico 1: 5 volts

Sinal lógico 0: 0 volt

 -GBT
-AUX



  1. Memória:



Espaço 512 quilobits (64 quilobytes)
Ensaios 8 no máximo.
Medidas por ensaio 10 no máximo (5 ensaios de continuidade de aterramento e 5 ensaios de tensão suportável)
Resultados aproximadamente 1600 no máximo (para 1 medida de cada tipo por ensaio)



  1. Informação para encomenda
Equipamento 3 em 1 para ensaio de eletrodomésticos e similares – Modelo HGF148






Publicações relacionadas

Ensaio de continuidade de aterramento:

Configurável de 5,0 a 12,0A
Frequência 60Hz
Medida de resistência: 0 a 400mΩ
Resolução da medida de corrente: 0,1A
Resolução da medida de resistência: 1mΩ
Tempo de ensaio: 1 a 20s

Ensaio de tensão suportável:

Tensões pré-definidas de fabrica:
1000V- Modelo HG371 padrão.
Outros modelos com tensão até 3000V conforme solicitação.
Até 2 tensões pré-definidas – consulte.
Frequência 60Hz (opcional 50Hz)
Medida de tensão: 0 a 3000V
Medida de corrente de saída: 0,0 a 30,0mA
Ajuste do limite de corrente: 0,1 a 30,0mA
Resolução da medida de tensão: 10V
Resolução da medida de corrente: 0,1mA
Tempo de ensaio: 1 a 1000s

Teste funcional:

Seleção automática da tensão do ensaio com duas tensões (podendo ser 127V ou 220V)
Medida de tensão da rede – 0 a 250V
Medida de corrente consumida – 0 a 25A
Medida de potência (ativa, aparente e reativa)
Medida de fator de potência –  -0,00 a -1,00 e +0,00 a +1,00




Publicações relacionadas

  • Porta USB comunicação com o computador ou teclado/leitor de código de barras*.
  • Software para recebimento dos resultados (incluso)
  • Software para controle do equipamento pelo computador (incluso)
  • Indica data e hora da realização do ensaio
  • Porta para controle REMOTO para indicação e controle do equipamento através de dispositivo externo (ex CLP)
  • Avisa quando estiver terminando o prazo de calibração
  • Procedimento de ensaio para seu produto incluso
  • Treinamento incluso em nossa empresa ou via videoconferência
  • Suporte por telefone ou email
  • Tensão de alimentação: (220V ± 7%)V – 60Hz
  • Consumo médio: 30VA
  • Consumo máximo: 120VA
  • Gabinete em aço com pintura epoxi
  • Peso: até 10 kg
  • Medidas: 300 x 135 x 350 mm
  • Medidas da embalagem: 380 x 320 x 250 mm
  • Software para Windows 7 ou superior. Necessita de uma porta USB para comunicação.
  • 1 equipamento HGF148
  • 1 cabo de alimentação padrão ABNT
  • 1 cabo USB macho – macho – para ligar ao computador
  • 2 cabos de ensaio de continuidade de aterramento com 2 metros
  • 1 cabo de ensaio de tensão suportável com 2 metros
  • 1 cabo com tomadas ABNT de 10A e 20A para realização dos ensaios com 1 metro
  • 1 manual
  • 1 certificado de calibração (digital)
  • 1 termo de garantia
  • software incluso (via download)

Opcionais:

Módulo WIFI para controle dos ensaios e envio de resultados via rede
Porta serial MODBUS RS232 ou RS485 para controle dos ensaios e envio de resultados
Porta serial RS232 para conexão com impressora Zebra ou Argox (ou similares)
Padrões para validação PDR-371A e PDR-371R – verifica o correto funcionamento do equipamento
Outras personalizações conforme solicitação – consulte-nos.
